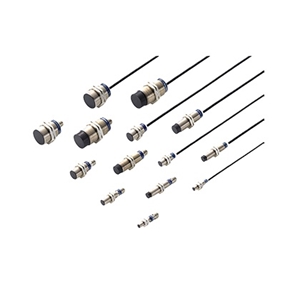

類型

屏蔽型

型號

接近時ON

GX-M8A□

GX-M12A□

GX-18A□

GX-M30A□

離開時ON

GX-M8B□

GX-M12B□

GX-18B□

GX-M30B□

最大工作距離
(注2、3)

1.5 mm ±10 %

2 mm ±10 %

5 mm ±10 %

10 mm ±10 %

穩定檢測范圍
(注2、3)

0～1.2 mm

0～1.6 mm

0～4 mm

0～8 mm

標準檢測物體

鐵片8×8×t 1 mm

鐵片12×12×t 1 mm

鐵片18×18×t 1mm

鐵片30×30×t 1 mm

應差 (注2)

工作距離(標準檢測物時)的15 %以下

重復精度 (注2)

檢測軸軸向：工作距離的5%以下

電源電壓

12～24 VDC±10 %，脈動(P-P)：10 %以下

消耗電流(注4)

10 mA以下

輸出

<NPN輸出型>
NPN開路集電極晶體管
? 最大流入電流200 mA
? 外加電壓：24 V DC以下(輸出和0 V之間)
? 殘余電壓：2 V以下
<PNP輸出型>
PNP開路集電極晶體管
? 最大源電流200 mA
? 外加電壓：24 V DC以下(輸出和+ V之間)
? 殘余電壓：2 V以下

使用類別

DC-12或DC-13

短路保護

內嵌

最大反應頻率

5 kHz

5 kHz

2 kHz

1 kHz

動作指示燈

黃色LED指示燈(輸出ON時亮起)

污染度

3 (工業環境)

保護構造

IP67 (IEC)

IP69K (DIN), IP68 (IEC) (僅限2m電纜長度型),
IP67 (IEC) (限M12連接器型)

使用環境溫度

–25～+70 °C, 存儲時：–40～+85 °C

使用環境濕度

50 % RH以下(使用環境溫度為+70 °C時)

EMC

EN 60947-5-2

耐電壓

在所有連接的電源端子與外殼間接入交流電壓500 V，持續1分鐘

耐振動

在X、Y、Z各方向上可承受頻率為10～55 Hz、振幅為0.5 mm的振動達1.5小時

耐沖擊

在X、Y和Z各方向上可承受加速度為294 m/s²(約30G)的沖擊三次

檢測距離的變動
(注2)

在使用環境溫度下和電源電壓范圍內，以23 °C為基準時的檢測距離變動在10 %以內

材質

外殼：銅質(鍍鎳)、檢測部分：PPS

電纜
(M12連接器型除外)

面積為0.44 mm² (GX-M8□型為0.15 mm² )，長度為2m的3芯線式橡膠絕緣電纜

電纜延長

面積為0.34 mm²以上的電纜最長可延伸到10m

凈重
(注5)

2m電纜長度型

約40g

約70g

約90g

約150g

M12連接器型

約15g

約20g

約45g

約110g

附件

螺母：2個

類型

非屏蔽型

型號

接近時ON

GX-MK12A□

GX-MK18A□

GX-MK30A□

離開時ON

GX-MK12B□

GX-MK18B□

GX-MK30B□

最大工作距離
(注2、3)

7 mm ±10 %

12 mm ±10 %

22 mm ±10 %

穩定檢測范圍
(注2、3)

0～5.6 mm

0～9.6 mm

0～17.6 mm

標準檢測物體

鐵片24×24×t 1 mm

鐵片24×24×t 1 mm

鐵片45×45×t 1 mm

應差 (注2)

工作距離(標準檢測物時)的15 %以下

重復精度 (注2)

檢測軸軸向：工作距離的5%以下

電源電壓

12～24 VDC±10 %，脈動(P-P)：10 %以下

消耗電流(注4)

10 mA以下

輸出

<NPN輸出型>
NPN開路集電極晶體管
? 最大流入電流200 mA
? 外加電壓：24 V DC以下(輸出和0 V之間)
? 殘余電壓：2 V以下
<PNP輸出型>
PNP開路集電極晶體管
? 最大源電流200 mA
? 外加電壓：24 V DC以下(輸出和+ V之間)
? 殘余電壓：2 V以下

使用類別

DC-12或DC-13

短路保護

內嵌

最大反應頻率

2.5 kHz

1 kHz

0.5 kHz

動作指示燈

黃色LED指示燈(輸出ON時亮起)

污染度

3 (工業環境)

保護構造

IP69K (DIN), IP68 (IEC) (僅限2m電纜長度型),
IP67 (IEC) (限M12連接器型)

使用環境溫度

–25～+70 °C, 存儲時：–40～+85 °C

使用環境濕度

50 % RH以下(使用環境溫度為+70 °C時)

EMC

EN 60947-5-2

耐電壓

在所有連接的電源端子與外殼間接入交流電壓500 V，持續1分鐘

耐振動

在X、Y、Z各方向上可承受頻率為10～55 Hz、振幅為0.5 mm的振動達1.5小時

耐沖擊

在X、Y和Z各方向上可承受加速度為294 m/s²(約30G)的沖擊三次

檢測距離的變動
(注2)

在使用環境溫度下和電源電壓范圍內，以23 °C為基準時的檢測距離變動在10 %以內

材質

外殼：銅質(鍍鎳)、檢測部分：PPS

電纜
(M12連接器型除外)

面積為0.44 mm² (GX-M8□型為0.15 mm² )，長度為2m的3芯線式橡膠絕緣電纜

電纜延長

面積為0.34 mm²以上的電纜最長可延伸到10m

凈重
(注5)

2m電纜長度型

約75g

約100g

約180g

M12連接器型

約25g

約55g

約140g

附件

螺母：2個
