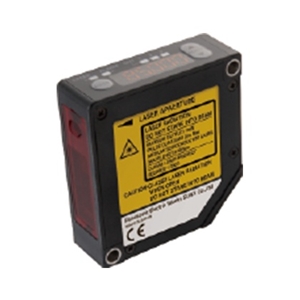

小型激光位移傳感器HL-G1 NEW
傳感器
規格
|
型號 |
HL-G103 |
HL-G105 |
HL-G108 |
HL-G112 |
|
|
測量中心距離 |
30mm |
50mm |
85mm |
120mm |
|
|
測量范圍 |
±4mm |
±10mm |
±20mm |
±60mm |
|
|
分辨率 |
0.5μm |
1.5μm |
2.5μm |
8μm |
|
|
直線性 |
±0.1% F.S. |
||||
|
溫度特性 |
±0.08% F.S./℃ |
||||
|
光源 |
|
紅色半導體激光(投光峰波長度655nm) |
|||
|
輸出 |
最大輸出：1mW |
||||
|
激光 |
2級(JIS/IEC)，Ⅱ級(FDA Laser Notice No.50) |
||||
|
光束直徑(注2) |
0.1×0.1mm |
0.5×1mm |
0.75×1.25mm |
1.0×1.5mm |
|
|
受光元件 |
CMOS圖像傳感器 |
||||
|
電源電壓 |
24V DC±10% 含脈動0.5V(P-P) |
||||
|
消耗電流 |
100mA以下 |
||||
|
取樣周期 |
200μs、500μs、1ms、2ms |
||||
|
模擬輸出 |
電壓 |
輸出范圍：0~10.5V(正常時)、11V(報警時) 輸出阻抗：100Ω |
|||
|
電流 |
輸出范圍：3.2~20.8mA(正常時)、21.6mA(報警時) 負載阻抗：300Ω以下 |
||||
|
輸出 |
|
判斷輸出或者警報輸出(設定切換式) |
|||
|
輸出動作 |
ON時(輸出動作時)打開 |
||||
|
短路保護 |
配備(自動復位式) |
||||
|
NP切換輸入 |
連接0V時：NPN輸出動作 連接電源用24V DC時：PNP輸出動作 |
||||
|
時間輸入 |
選擇NPN輸出動作時：連接到0V時動作，或者在連接過程中動作(因設定而異) |
||||
|
多重輸入 |
根據輸入時間執行零設置、零設置關閉、復位、教導、激光控制 |
||||
|
指示燈 |
激光投光指示燈 |
綠色發光二極管 激光投光時亮起 |
|||
|
警報指示燈 |
橙色發光二極管 因光量不足導致無法檢測時亮燈 |
||||
|
輸出指示燈 |
黃色發光二極管×3 |
||||
|
數字顯示部 |
紅色發光二極管 5 1/2位顯示 |
||||
|
耐環境性 |
保護構造 |
IP67 |
|||
|
使用環境溫度 |
－10~45℃(應無結冰) 存儲時：－20~60℃(應無結冰) |
||||
|
使用環境濕度 |
35~85%RH(應無凝露) 存儲時：35~85%(應無凝露) |
||||
|
使用環境照明度 |
白熾燈：受光面照明度3,000lx以下 (注3) |
||||
|
使用高度 |
2,000m以下 |
||||
|
污染度 |
2 |
||||
|
絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
||||
|
耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
||||
|
耐振動 |
耐久頻率：10~55Hz(周期：1分鐘) 雙振幅1.5mm X, Y, Z方向各2小時 |
||||
|
耐沖擊 |
500m/s2(約50G) 方向各3次 |
||||
|
電纜 |
0.1mm2 帶10芯橡膠絕緣電纜5m |
||||
|
材質 |
本體外殼：PBT、全面蓋板：丙烯基、電纜：PVC |
||||
|
重量 |
本體重量：約70g(不含電纜)、約320g(含線纜)、包裝重量：約380g |
||||
|
附件 |
激光警告標簽：1套 |
||||
(注1)： 當未明確指定測量條件時，使用條件如下。電源電壓：24VDC，周圍溫度：20℃，取樣周期：500μs，平均次數：1,024次，測量中心距離，由白陶瓷制成的被測物體，模擬輸出。
(注2)： 測量中心距離處的數值。以中心光強度的1/e2(約13.5％)定義這些值。如果定義范圍外有光泄漏，并且檢測點外圍的反射率高于檢測點本身，則結果可能會受到影響。
(注3)：受周圍使用照度影響的波動量為±0.1%F.S.以下。
高功能型
|
型號 |
HL-G103 |
HL-G105 |
HL-G108 |
HL-G112 |
|
|
檢測中心距離 |
30mm |
50mm |
85mm |
120mm |
|
|
檢測范圍 |
±4mm |
±10mm |
±20mm |
±60mm |
|
|
分辨率 |
0.5μm |
1.5μm |
2.5μm |
8μm |
|
|
線性度 |
±0.1% F.S. |
||||
|
溫度特性 |
±0.08% F.S./℃ |
||||
|
光源 |
|
紅色半導體激光(投光峰波長：655nm) |
|||
|
輸出 |
最大輸出：1mW |
||||
|
激光 |
等級Ⅱ(FDA Laser Notice No.50) |
||||
|
光束直徑(注2) |
0.1×0.1mm |
0.5×1mm |
0.75×1.25mm |
1.0×1.5mm |
|
|
受光元件 |
CMOS圖像傳感器 |
||||
|
電源電壓 |
24V DC±10% 含脈動0.5V(P-P) |
||||
|
消耗電流 |
100mA以下 |
||||
|
取樣周期 |
200μs、500μs、1ms、2ms |
||||
|
模擬輸出 |
電壓 |
輸出范圍：0~10.5V(正常時)、11V(報警時) 輸出阻抗：100Ω |
|||
|
點流 |
輸出范圍：3.2~20.8mA(正常時)、21.6mA(報警時) 負載阻抗：300Ω以下 |
||||
|
輸出 |
|
判斷輸出或者警報輸出(設定切換式) |
|||
|
輸出動作 |
ON時(輸出動作時)打開 |
||||
|
短路保護 |
配備(自動復位式) |
||||
|
NP切換輸入 |
連接0V時：NPN輸出動作 連接電源用24V DC時：PNP輸出動作 |
||||
|
時間輸入 |
選擇NPN輸出動作時：連接到0V時動作，或者在連接過程中動作(因設定而異) |
||||
|
多重輸入 |
根據輸入時間執行零設置、零設置關閉、復位、教導、激光控制 |
||||
|
通信接口 |
RS-422或RS-485(切替式) |
||||
|
指示燈 |
激光投光指示燈 |
綠色發光二極管激光投光時亮起 |
|||
|
警報指示燈 |
橙色發光二極管因光量不足導致無法檢測時亮燈 |
||||
|
輸出指示燈 |
黃色發光二極管×3 |
||||
|
數字顯示部 |
紅色發光二極管 5 1/2位顯示 |
||||
|
耐環境性 |
保護構造 |
IP67(連接器除外) |
|||
|
使用環境溫度 |
－10~45℃(應無結冰) 存儲時：－20~60℃(應無結冰) |
||||
|
使用環境濕度 |
35~85%RH(應無凝露) 存儲時：35~85%(應無凝露) |
||||
|
使用環境照明度 |
白熾燈：受光面照明度3,000lx以下 (注3) |
||||
|
使用高度 |
2,000m以下 |
||||
|
污染度 |
2 |
||||
|
絕緣電阻 |
所有電源連接端子與外殼之間，20MΩ以上，基于DC250V的高阻表 |
||||
|
耐電壓 |
AC1,000V 1分鐘，所有電源連接端子與外殼之間 |
||||
|
耐振動 |
耐久頻率：10~55Hz(周期：1分鐘) 雙振幅1.5mm X, Y, Z方向各2小時 |
||||
|
耐沖擊 |
500m/s2(約50G) X, Y, Z方向各3次 |
||||
|
電纜 |
帶14芯連接器橡膠絕緣電纜0.5m |
||||
|
電纜延長 |
使用選配件(另售)的延長電纜最多可延長至全長20m |
||||
|
材質 |
本體外殼：PBT、全面蓋板：丙烯基、電纜：PVC |
||||
|
重量 |
本體重量：約70g(不含電纜)、約110g(含電纜)、包裝重量：約160g |
||||
|
附件 |
激光警告標簽：1套 |
||||
(注1) ：未指定時的檢測條件如下：電源電壓：24V DC、周圍溫度：20℃、取樣周期500μs、平均次數：1024次、檢測中心距離、對象物體：白色陶瓷、模擬輸出。
(注2) ：該值為檢測中心距離上的值。以中心光強度的1/e2(約13.5%)定義這些值。如果定義區域外有光泄漏，并且檢測點周圍有高于檢測點本身的強反射，檢測結果可能會受到影響。
(注3) ：周圍環境照明度所引起的變動在±0.1%F.S.以下。
