Overview

· 模塊化、可擴展通用系統，IP20 防護等級

· 適用于離散自動化領域中各種自動化應用的系統解決方案

· 具有極高性能和可用性

· 可專門通過 Totally Integrated Automation Portal 平臺中的 STEP 7 Professional V12 及更高的型號進行組態

性能

· 提高性能

o 高速指令執行:

o 語言擴展

o 新數據類型

o 更快速的背板總線

o 經過優化的代碼生成

· 功能強大的通信：

o 以 PROFINET IO（雙端口開關）作為標準接口；
從 CPU 15-2 PN 開始支持，以一個或多個額外的集成 PROFINET 接口作為輸入設備，用于網絡隔離或用于連接更多的 PROFINET 設備或高速通信設備

o OPC UA 數據訪問服務器作為運行時選件，可輕易將 SIMATIC S7-1500 連接至第三方設備/系統

o 可針對總線系統和點到點連接，通過通信模塊進行擴展

集成技術

· 無需附加模塊就可集成運動控制功能：

o 通過標準化的塊 (PLCopen) 來連接模擬驅動器和 PROFIdrive 驅動器

o 運動控制功能支持速度控制軸、定位軸、相對同步操作（在沒有位置同步規范的條件下實現同步）以及外部編碼器、凸輪和探頭。

o CPU 技術中還集成了諸如絕對同步操作（利用位置同步規范進行同步）凸輪系統等擴展的運動控制功能。

· 全面跟蹤所有 CPU 標簽，以進行實時診斷和間歇錯誤檢測；
擁有有效調試和快速優化驅動器和控制裝置

· 廣泛的控制功能：
例如，可輕松組態的塊可進行控制參數的自動優化以實現最優控制質量

· 通過提供的工藝模塊獲得附加功能：
例如，高速計數、位置檢測或高達 1 MHz 信號的測量

安全集成

保證人身安全和機器安全 – 在集成式完整系統框架內

· 故障安全 SIMATIC S7-1500(T)F 控制器可在同一控制器上處理標準程序和安全程序。
在 TIA 博途中，使用相同的編輯器生成故障安全和標準用戶程序；例如，這樣就能向評估標準用戶程序中的標準數據那樣，評估故障安全數據。由于這種軟件集成，故障安全應用也可利用 SIMATIC 的系統有點和全面功能。

集成安全功能

· 通過密碼進行知識保護，防止未經授權讀取和修改程序塊

· 通過復制保護來提高保護程度，防止未經授權而復制程序塊：
通過復制保護，可將 SIMATIC 存儲卡上的程序塊與其序列號綁定，以便只有在將配置的存儲卡插到 CPU 中時，該程序塊才可運行。

· 具有四個不同授權級別的權限：
可向各個用戶組分配不同訪問權限。通過新的保護級別 4，還可以限制與 HMI 設備之間的通信。

· 改進了操作保護：
控制器將會檢測到組態數據的更改或未授權傳輸。

· 用于以太網通信處理器 (CP 1543-1)：

o 通過防火墻提供附加訪問保護

o 建立安全 VPN 連接

設計與操作

· 配備顯示器的 CPU，可顯示純文本信息（因特網上的顯示仿真工具）：

o 可顯示所有連接模塊的訂貨號、固件版本和序列號信息

o 直接在現場設置 CPU 的 IP 地址以及進行其它網絡設置，無需使用編程設備

o 直接以普通文本形式顯示錯誤消息，可縮短停機時間

· 所有模塊采用統一的前連接器，并具有用于靈活形成電壓組的集成式電壓橋接件，從而簡化了庫存，降低了接線成本

· S7-1500 導軌上集成有 DIN 導軌：
快速、方便地安裝小型斷路器、繼電器等附加組件

· 通過信號模塊進行集中擴展：
可根據任何應用的要求進行靈活調整

· 數字量信號模塊的系統電纜連接：
可快速、清晰地進行安排，以連接至現場的傳感器和執行器并在控制柜中進行簡便接線

· 電源：

o 負載電源模塊（電源模塊）為模塊提供 24 V 電源

o 電源模塊可通過背板總線向模塊內部電路供電

· 分布式擴展：

o 通過 PROFINET 接口模塊 IM 155-5，可針對 ET 200MP I/O 系統使用最多 30 個信號模塊、通信模塊和工藝模塊

o 在集中和分布式運行的操作和系統功能方面沒有差別

集成系統診斷

· CPU 的集成系統診斷，默認情況下已激活：

o 在顯示屏上以及 TIA Portal、HMI 和 Web 服務器中以普通文本形式一致地顯示系統診斷信息，甚至可顯示變頻器消息。即使 CPU 處于停止?fàn)顟B(tài)，也會更新消息。

o 系統診斷功能集成在 CPU 固件中。無需由用戶進行組態。組態發生改變時，會自動對診斷信息進行更新。

對 SIMATIC ProDiag S7-1500 的支持能力

· ProDiag 是一個輕松創建機器診斷與工廠診斷的概念。它提升了可用性，并支持就地的故障分析和故障排除功能。

數據記錄（歸檔）和配方

· SIMATIC 存儲卡：

o 插入式裝載存儲器

o 可進行固件更新

o STEP 7 項目（包括注釋和符號）、附加文檔或 csv 文件（用于配方和歸檔）的存儲選項

o 通過 SD 讀卡器并使用 Office 工具，可方便地訪問與設備相關的運行數據和組態數據（與控制器之間的雙向數據交換）

· 集成 wed 服務器：
- 通過 Web 瀏覽器，可方便地訪問與設備相關的運行數據和組態數據

認證

SIMATIC S7-1500 符合以下國家和國際標準：

· cULus 認證

· cULus HazLoc 認證

· FM 認證

· ATEX 認證僅限于 24 V，不適用于 230 V

· CE

· RCM（以前的 C-TICK）

· KCC

· IECEx（僅限 24 V；不適用于 230 V）

· EN 61000-6-4

· EN 60068-2-1/ -2/ -6/ -14/ -27/ -30/ -32

· EN 61131-2



Area of application

SIMATIC S7-1500 是一個模塊化控制系統，適用于離散自動化領域內的各種自動化應用。

模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-1500 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。

SIMATIC S7-1500 的應用領域包括：

? 特殊機械

? 紡織機械

? 包裝機械

? 通用機械工程

? 控制器制造

? 機床制造

? 安裝系統

? 電氣與電子工業及相關產業。

? 汽車

? 水/污水

? 食品與飲料

提供了具有不同性能水平的多種 CPU 以及一個包含許多便利功能的全面模塊系列。故障安全 CPU 便于在故障安全應用中使用。由于具有模塊化的設計，用戶可以僅采用其應用所需的模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。

SIMATIC S7-1500 具有較高的電磁兼容性、抗沖擊性及抗振性，工業強度高，可實現通用。



Design

概述

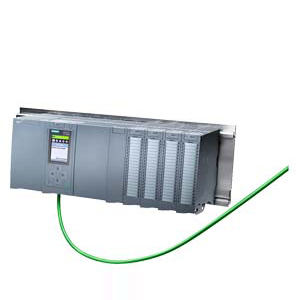

S7-1500 自動化系統具有模塊化的結構，可包含最多 32 個模塊。它擁有豐富的模塊，這些模塊可進行各種組合。S7-1500 自動化系統支持單層配置，其中的所有模塊均安裝在一個 DIN 導軌上（請參見手冊以了解要求）。

系統包含下列組件：

· 控制器：
CPU 具有不同性能等級，并具有集成 PROFINET 接口或 PROFINET 和 PROFIBUS 接口，用于連接分布式 I/O 或用于編程設備、操作裝置、其它 SIMATIC 控制器或第三方設備間的通信。
SIMATIC S7-1500 適合使用多種型號的 CPU：

o 標準 CPU（ODK 版本：能夠在控制器上執行 C/C++ 代碼）

o 緊湊型 CPU 不僅配備數字型和模擬型輸入輸出，還配備計數器輸入和高速輸出，將技術功能直接集成在 CPU 上。

o 故障安全型 CPU（ODK 版本：能夠在控制器上執行 C/C++ 代碼）適用于在同一臺計算機上執行標準程序和安全相關的程序。

o 配備諸如絕對同步操作（利用位置同步規范進行同步）和凸輪系統等擴展運動控制功能的技術 CPU。

· 用于數字量和模擬量輸入/輸出的信號模塊。

· 工藝模塊用于高速計數、位置檢測或測量等功能。

· 通信模塊和通信處理器可通過通信接口將控制器進行擴展

根據具體要求，也可使用下列模塊：

· 在 CPU 向背板總線的輸出對于所有連接的模塊來說不夠充分的情況下，電源模塊 (PS) 通過背板總線為 S7-1500 模塊的內部電路供電。

· 用于將 SIMATIC S7-1500 連接到 120/230 VAC 電源的負載電源模塊 (PM)。

· 接口模塊用于連接基于 S7-1500 的分布式 I/O。

設計

簡單的設計使得 SIMATIC S7-1500 十分靈活，便于維護。

· 集成背板總線：
集成的背板總線；背板總線集成在模塊上。模塊通過 U 形連接器相連，總線連接器插在外殼的背面。可以節省安裝時間。

· 模塊組裝在 S7-1500 安裝導軌上：
具有各種長度，包括切割至定長的型號。由于具有集成式 DIN 導軌，可以卡裝廣泛的標準部件，如附加端子、小型斷路器或小型繼電器。

· 性能可靠，接線方便：

o I/O 信號是通過統一的 40 針前連接器來連接的。信號模塊和前連接器之間具有機械編碼，可防止因意外的錯誤插入而對電路造成破壞。

o 為了對前連接器進行簡單接線，可將該連接器置于“預接線位置”。在此位置上，插頭尚未與模塊電路接觸。此位置還可用于在運行過程中進行改動。用戶可借助于前蓋內側的一個印制電纜連接圖進行連接。

o 前連接器作為帶螺釘型端子或推入式端子的型號提供。兩個型號都可以連接線芯截面積為 0.25² ~ 1.5 mm²（AWG 24 ~ AWG 16）的導線。

o 另外，數字量信號模塊可通過 TOP Connect 進行系統接線。通過 TOP Connect，可以快速而清晰地連接到現場的傳感器和執行器，并可在控制柜中進行簡便接線。

o 對于模擬量模塊，可以直接在模塊上進行屏蔽；隨模塊提供了一個屏蔽連接套件，無需工具即可進行安裝。

· 設備特定標簽：
標簽條可用于 SIMATIC S7-1500 的信號模塊。可使用標準激光打印機來打印這些 DIN A4 標簽紙上的標簽。可以從 TIA Portal 進行自動打印，而無需重新輸入符號或地址。通過這些標簽條的設計形式，可為通道或診斷顯示 1:1 分配標簽。如果前蓋打開，則診斷顯示到端子的這種 1:1 分配會保留。

· 可變和可擴展的站配置：

o 信號模塊和通信處理器可以不受限制地以任何方式連接。系統可自行組態。

o 最大配置包括帶有 31 個模塊（30 個模塊 + 1 個電源）的 CPU。在 CPU 向背板總線的輸出對于所有連接的模塊來說不夠充分的情況下，需要由電源 (PS) 通過背板總線為 S7-1500 模塊的內部電路供電。

· 尺寸緊湊：
SIMATIC S7-1500 的尺寸使其能夠順利安裝到 SIMATIC S7-300 或 ET 200M 的可用安裝空間中。

· 移動敷設：
SIMATIC S7-1500 及其模塊可以垂直和水平安裝，從而可以最佳方式安裝到可用空間內。

I/O 模塊

以下模塊類型可用于 SIMATIC S7-1500/ET 200MP：

· 標準和故障安全數字量輸入模塊

· 標準和故障安全數字量輸出模塊

· 數字量輸入/輸出模塊

· 模擬量輸入模塊

· 模擬 I/O 模塊

· 模擬量輸出模塊

o 包括高速 (HS) 模擬量模塊，無論激活的通道數如何，基本執行時間都是 62.5 μs

· 用于計數和定位的工藝模塊

· 用于點到點通信和總線連接的通信模塊

提供了各種模塊等級，可使用戶在其應用中實現最佳擴展。模塊本身通過標簽進行相應標記：

· BA（基本型）：簡易低成本模塊，無診斷功能，沒有參數

· ST（標準型）：具有與模塊或負載組相關的診斷的模塊，如果適用，帶有參數；模擬量模塊：準確度等級 0.3%

· HF（高性能型）：具有與通道相關的診斷和參數設置的模塊；對于模擬量模塊：準確度等級 0.1%，抗擾度和電流隔離程度提高

· HS（高速型）：具有極端濾波和轉換時間的模塊適用于超高速應用；例如 8 通道模擬量模塊，無論激活的通道數如何，基本執行時間都是 62.5 μs。

I/O 模塊的附件：

· 標簽紙：
可插入到 I/O 模塊中（10 張 DIN A4 標簽紙，每張標簽紙帶有 10 個標簽，預穿孔，可使用標準激光打印機進行打印；可用顏色：Al 灰）

· 屏蔽連接：
SIMATIC S7-1500 系統（模擬量模塊和工藝模塊）提供了一個簡易屏蔽連接套件，無需使用工具即可安裝。此套件包含一個 24 V DC 饋電元件、一個屏蔽夾和一個通用屏蔽端子。該屏蔽端子可用于單根細干線電纜、多根細干線電纜或一根粗干線電纜。由于對 24 V DC 電源和測量信號進行分離，并且在屏蔽和信號電纜之間具有低阻抗連接，因此可確保較高的 EMC 穩定性和抗干擾性。

· 統一的 40 針前連接器

· I/O 模塊的前門或自組裝背板總線的 U 型連接器等其它附件

通信



S7-1500 具有不同的通信接口：

· PROFINET IO IRT 接口（2 端口交換機），集成在 CPU 中；
用于獲得確定的響應時間和高設備精度。

· 用于連接到 PROFIBUS 和工業以太網總線系統的通信模塊（不久提供 PROFINET）

· 用于點到點連接的通訊模塊。

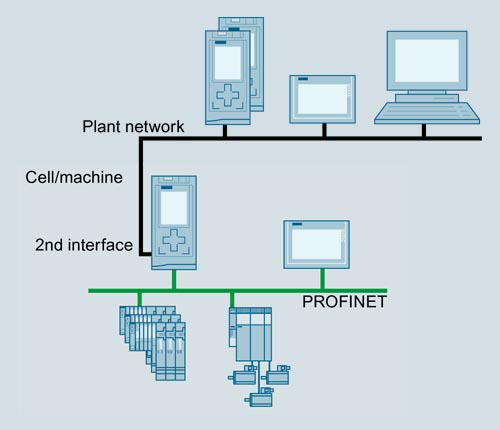

CPU 1515 PN 具有一個附加的集成 PROFINET 接口，其具有單獨的 IP 地址，例如，用于網絡分離。對于 CPU 1516-3 PN/DP，可通過該集成 PROFIBUS 接口來連接 PROFIBUS 節點。通過一個 PROFIBUS CM，可方便地對不帶集成 PROFIBUS 接口的 CPU 進行擴展。

通過 PROFINET IO 進行過程通信

SIMATIC S7-1500 通過集成的 PROFINET 接口連接到 PROFINET IO 總線系統，可實現具有確定響應時間和高精度設備性能的分布式自動化配置。

從用戶的角度來看，PROFINET IO 上的分布式 I/O 處理與集中式 I/O 處理沒有區別（相同的組態，編址及編程）。

可將下列設備作為 IO 控制器進行連接：

· SIMATIC S7-1500

· SIMATIC S7-1200

· SIMATIC S7-300（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）

· SIMATIC S7-400（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）

· SIMATIC ET 200（通過帶有 PROFINET 接口的 CPU）

以下可作為智能設備或設備連接：

· SIMATIC S7-1500

· SIMATIC S7-1200（FW 4.0 或更高版本）

· ET 200S IM151-8 PN/DP CPU, ET 200pro IM154-8 PN/DP CPU

· ET 200SP CPU 1510SP-1 PN, CPU 1512SP-1 PN

· SIMATIC S7-300（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）

· SIMATIC S7-400（使用配備 PROFINET 接口或 PROFINET CP 的 CPU）

· ET 200 分布式 I/O 設備

· 作為直接按鍵模塊運行的人機界面設備

· 現場設備

通過 PROFIBUS DP 進行過程通信

SIMATIC S7-1500 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 連接到 PROFIBUS DP 總線系統。通過帶有 PROFIBUS DP 接口的 CPU 或通訊模塊,可構建一個高速的分布式自動化系統，并且使得操作大大簡化。

從用戶的角度來看，PROFIBUS DP 上的分布式I/O處理與集中式I/O處理沒有區別（相同的組態，編址及編程）。

以下設備可作為主站連接：

· SIMATIC S7-1500
（通過帶 PROFIBUS DP 接口或 PROFIBUS DP 通信模塊的 CPU）

· SIMATIC S7-300
（使用帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP）

· SIMATIC S7-400
（使用帶 PROFIBUS DP 接口的 CPU 或 PROFIBUS DP CP）

· SIMATIC S5-115U/H、S5-135U 和 S5-155U/H，帶 IM 308

· SIMATIC 505

以下設備可作為普通從站或智能從站來連接：

· 分布式 I/O 設備，例如 ET 200

· 現場設備

· SIMATIC S7-200、S7-1200、S7-300

· C7-633/P DP, C7-633 DP, C7-634/P DP, C7-634 DP, C7-626 DP

· SIMATIC S7-400（僅通過 CP 443-5）

· SIMATIC S7-1500（只能通過 CP/CM 1542-5）

不過，安裝有 STEP 7 的編程器/PC 或 SIMATIC HMI 面板僅使用部分通過 PROFIBUS DP 運行的 PG 和 OP 功能。

通過以太網的數據通信

S7-1500 可通過集成 PROFINET 接口或通過通信模塊連接到工業以太網總線系統。可連接以下設備：

· SIMATIC S7-1200

· SIMATIC S7-1500

· SIMATIC S7-300

· SIMATIC S7-400

· SIMATIC S5-115U/H、S5-135U、S5-155U/H

· 編程設備

· PC、工業 PC

· SIMATIC HMI 操作員控制和監視系統

· 數控

· 機械手控制裝置

· 驅動控制裝置

· 其它廠商的設備

支持的協議：

·  TCP/IP

· ISO-on-TCP (RFC1006)

· UDP

· SNMP

· DCP

· LLDP

· HTTP

· HTTPS

· MODBUS TCP

工業以太網通信處理器 CP 1543-1 提供了以下附加功能：

· 1 Gbit 接口

· 支持 IPv6

· 安全性：通過硬件識別、IP/MAC 訪問列表、防火墻、VPN 隧道進行訪問保護

· 通過 ISO 協議與 S5 系統通信

· FTP（客戶端/服務器），電子郵件，SNMPv1 / v3

通過 PROFIBUS 的數據通信

SIMATIC S7-1500 通過通信處理器或通過配備集成 PROFIBUS DP 接口的 CPU 可連接到 PROFIBUS DP 總線系統。可連接以下設備：

· SIMATIC S7-1200

· SIMATIC S7-1500

· SIMATIC S7-300

· SIMATIC S7-400

· SIMATIC S5-115U/H、S5-135U、S5-155U/H

· 編程設備

· PC、工業 PC

· SIMATIC HMI 操作員控制和監視系統

· 數控

· 機械手控制裝置

· 驅動控制裝置

· 其它廠商的設備

通過點到點通信模塊進行數據通信

通過點到點通信模塊，可實現功能強大的點到點連接。例如，可以連接以下設備：

· SIMATIC S7、SIMATIC S5 自動化系統和其他公司的系統

· 掃描儀、條形碼閱讀器、識別系統

· 機械手控制裝置

· 打印機

支持的協議：

· Freeport：適用于通用通信的用戶可設置報文格式

· 3964(R) 可提高傳輸可靠性

· Modbus RTU 主站

· Modbus RTU 從站

· USS，通過指令實現

接口性質：

· RS 232 帶輔助信號

· RS 422 用于全雙工連接

· RS 485 用于半雙工和多點連接

· 傳輸速率為 300 - 115 200 bit/s

· 通過 Sub D 連接器進行連接



Functions

提供有大量功能，支持用戶的 S7-1500 編程、調試和維護等工作。

· 性能

o 指令處理速度更快, 取決于 CPU 型號、語言擴展和新的數據類型

o 代碼生成得到優化，響應時間顯著縮短

· 集成技術

o 通過標準 PLCopen 運動控制塊，簡便、快速地對運動序列進行編程

o 運動控制功能支持速度控制軸、定位軸、相對同步操作（在沒有位置同步規范的條件下實現同步）以及外部編碼器、凸輪和探頭。

o CPU 技術中還集成了諸如絕對同步操作（利用位置同步規范進行同步）凸輪系統等擴展的運動控制功能。

o 方便的診斷和調試工具提供了驅動器調試支持

o 向組態系統和人機界面自動發送報警消息：簡化的故障排除步驟節省了調試時的時間與工作量。

· 等時同步模式

o 將分布式信號采集、信號傳輸和程序執行與具有恒定總線循環時間的 PROFIBUS 和 PROFINET 的循環進行同步耦合：
采集輸入信號并進行處理，按固定時間間隔（恒定總線循環時間）將輸出信號輸出。同時創建了前后一致的部分過程圖像。

o 由于分布式 I/O 以恒定總線循環時間進行同步信號處理，可實現精確可重現的確定過程響應時間

o 在分布式自動化解決方案中，SIMATIC S7-1500 還可執行高速處理操作，并可取得極高的精度和重現性。這意味著可在提供最佳且恒定的質量的同時提高產量。

o 提供了用于完成運動控制、測量值采集、高速控制等復雜任務的全面組件。

· 集成安全功能

o 通過密碼進行知識保護，防止未經授權而讀取和修改程序塊（與 STEP 7 相結合）

o 通過復制保護
來提高保護程度，防止未經授權而復制程序塊：通過復制保護，可將 SIMATIC 存儲卡上的程序塊與其序列號綁定，以便只有在將配置的存儲卡插到 CPU 中時，該程序塊才可運行。

o 4 級授權方式：
可向用戶組分配不同訪問權限。通過新的保護級別 4，還可以限制與 HMI 設備之間的通信。由于操作保護得到改進，控制器可以檢測到組態數據的更改或未經允許的傳輸。

· 設計與操作

o 帶集成顯示屏的 CPU：
可方便地分析集中和分布式模塊的狀態，或不使用編程設備而設置或更改 IP 地址。系統診斷信息和用戶報警在顯示屏上以普通文本形式顯示，有助于快速有效地響應產生的錯誤消息。菜單和消息文本在顯示屏上可以多種語言顯示。

· 集成系統診斷

o 系統診斷信息在顯示屏上以純文本格式持續顯示，TIA Portal，HMI 設備和 web 服務器，包括驅動器中的消息，在CPU停止運行的狀態下均有可能。此功能是作為一個系統功能集成在 CPU 固件中，無需由用戶單獨組態。若配置了新硬件組件，則自動更新診斷信息。

o 通過質量信息，直接在用戶程序中進行簡單快速的診斷：
通過激活模塊的質量信息 (QI)，可直接在用戶程序中查詢和評估所提供過程值的有效性。此時，訪問是通過過程映像并使用簡單二進制或加載命令進行的。先決條件是可在 TIA Portal 中對模塊進行診斷，并對質量信息進行組態。

o 支持 SIMATIC ProDiag S7-1500 – 用于輕松創建機器診斷與工廠診斷。它提升了可用性，并支持就地的故障分析和故障排除功能。

· 通過 SIMATIC STEP 7 Professional V12 組態軟件進行組態

o SIMATIC S7-1500 控制器系列可在 Totally Integrated Automation Portal 平臺中使用 STEP 7 Professional V12 或更高版本來編程。SIMATIC STEP 7 Professional V12 是 SIMATIC S7-1500 的直觀組態系統。

· 兼容性

o 移植：
與 SIMATIC STEP 7 Professional V13 集成的一個移植工具可幫助從 S7-300/S7-400 切換到 S7-1500 控制器，并自動轉換程序代碼。無法自動轉換的程序代碼將會記錄下來，并可以手動進行調整。客戶支持頁面的下載區域中還以獨立工具的形式提供了該移植工具。STEP 7 V11 項目可在兼容模式下繼續和 STEP 7 V12 組合使用 。S7-1200 程序也可以通過復制/粘貼手段轉移至 S7-1500

· SIMATIC 存儲卡(用來運行 CPU)

o SIMATIC 存儲卡用作插入式裝載存儲器，或用于更新固件。STEP 7 項目（包括注釋和符號、附加文件或 csv 文件（用于配方和歸檔））也可存儲在 SIMATIC 存儲卡上。可通過用戶程序和 SIMATIC 存儲卡上的系統函數來創建數據塊，并存儲或讀取數據。

· Safety Integrated（S7-1500F 控制器的功能選項）

o “STEP 7 Safety Advanced”選件包；
用于對 S7-1500F 控制器的安全相關程序部分進行編程。
選件包中包括所有用來創建 F 程序的所有功能和塊。STEP 7 Safety Advanced V12 可在 SIMATIC STEP 7 Professional V12 SP1 下運行。



Technical Specifications

通用技術數據
防護等級	IP20，符合 IEC 60 529
環境溫度
· 水平安裝	0...60°C（顯示：典型工作溫度50 °C，顯示關閉）
· 垂直安裝	0... 40°C（顯示：典型工作溫度40 °C，顯示關閉）
相對濕度	5%...95%，無冷凝
氣壓	1080 至 795 hPa （相當于海拔 -1000 - +2000 m）
絕緣
· < 50 V	707 V 直流試驗電壓（型式試驗）
· < 150 V	2200 V DC 測試電壓
· < 250 V	2500 V DC 測試電壓
電磁兼容性	EMC 指令要求 抗擾性依據 IEC 61000-6-2
· 脈沖形干擾變量	測試依據： 靜電放電，依據 IEC 61000-4-2， 突發脈沖，符合 IEC 61000-4-4， 能量單脈沖（浪涌），依據 IEC 61000-4-5
· 正弦干擾變量	測試依據： 高頻輻射，根據 IEC 61000-4-3， 高頻輻射，根據 IEC 61000-4-6， EMC 指令要求 干擾輻射，根據 EN 61000-6-4
· 射頻干擾輻射	干擾輻射，根據 61000-6-4 電磁干擾輻射，根據 EN 61000-6-4
機械壓力
· 抗振性	測試依據 EN 60068-2-6 測試： 5 Hz ≤ f ≤ 8.4 Hz，恒定幅度 7 mm； 9 Hz ≤ f ≤ 150 Hz，恒定加速度 2 g； 振動持續時間：在三個互相垂直軸的每個方向上，每根軸為 10 個振動周期。
· 沖擊	測試依據 EN 60068-2-27 測試： 半波： 沖擊強度 15 g（峰值），持續時間 11 ms； 沖擊方向：三個相互垂直軸的每個軸的正、負方向上

SIEMENS西門子（軟件下載，手冊下載，樣本下載，其他下載）

請點擊：http://www.ad.siemens.com.cn/download/HomePage.aspx
